При строительстве дома многие заранее закладывают в фундамент гильзу — трубу, через которую после заливки фундамента и строительства дома будет проходить силовой кабель.

На первый взгляд всё просто: уложили трубу в опалубку, залили фундамент бетоном — и забыли. Но именно здесь часто допускают небольшую ошибку, которая может обернуться дорогостоящими переделками.

Первая ошибка — слишком тонкая гильза

Гильзу часто выбирают по принципу: «Кабель же пролезает — значит, хватит». Но для ввода электричества в дом нужно предусмотреть запас.

Диаметр трубы для гильзы — минимум 50 мм. Так кабелю будет значительно проще пройти через трубу, а при необходимости останется возможность заменить его или проложить другой кабель.

Если заложить слишком тонкую трубу, после заливки фундамента изменить её диаметр уже практически невозможно. И проблема обнаружится только тогда, когда придёт время протягивать кабель.

Вторая ошибка — поворот на 90°

Но даже большая гильза не гарантирует, что кабель легко пройдёт. Ещё одна распространённая ошибка — сделать в фундаменте резкий поворот трубы на 90°. Для силового кабеля такой поворот может создать серьёзное сопротивление при протяжке. Особенно если кабель толстый и жёсткий.

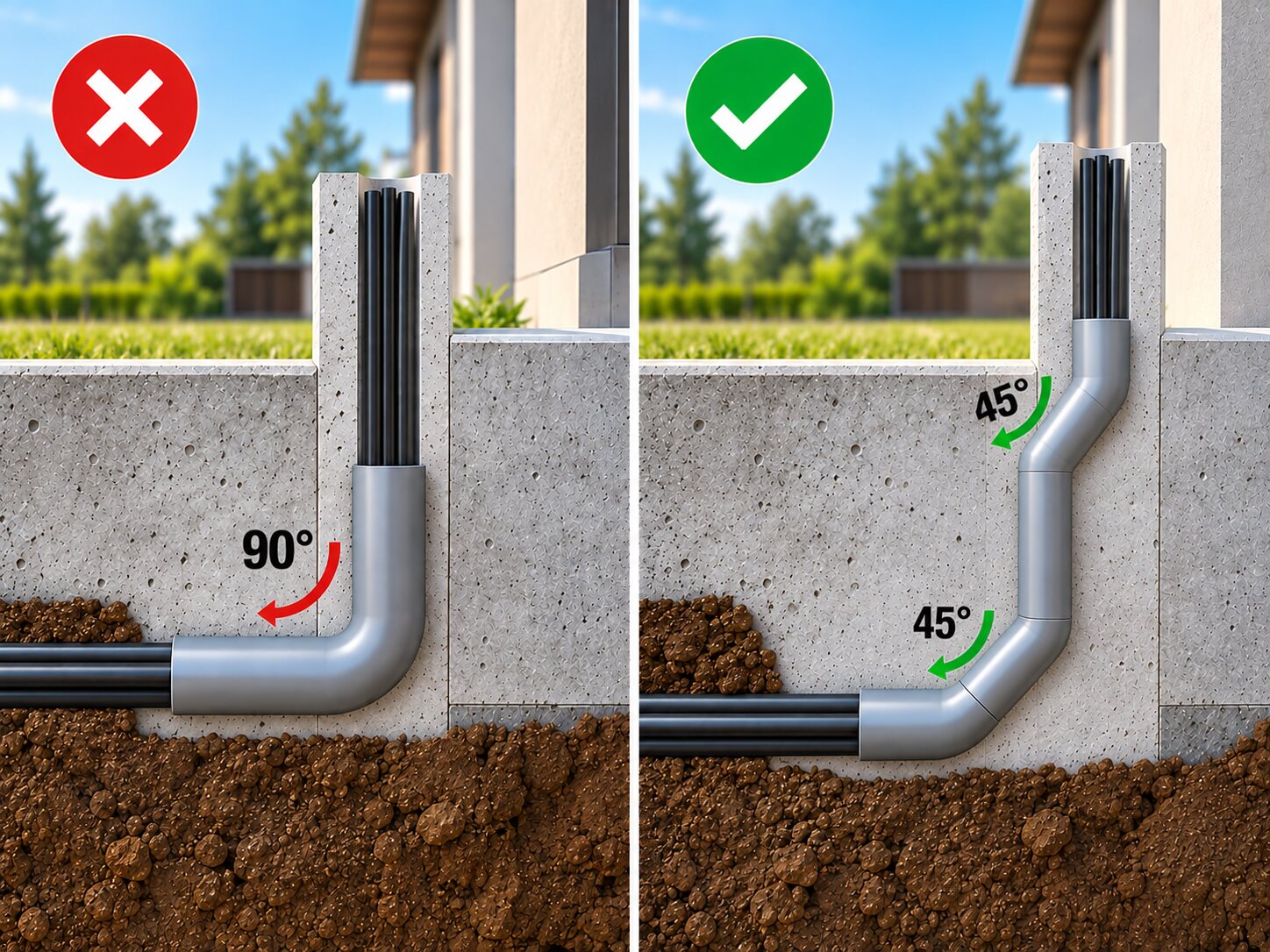

Лучше сделать два изгиба по 45°

Вместо одного резкого поворота на 90° лучше предусмотреть два плавных изгиба по 45°. Так кабелю будет проще пройти поворот, а усилие при протяжке будет значительно меньше.

То есть правильнее сделать:

• 45° → плавный участок → 45°
• вместо: 90° → резкий поворот.

Но на этом ошибки не заканчиваются

Даже если гильза в фундаменте сделана правильно, заранее нужно подумать, куда именно придёт кабель внутри дома.

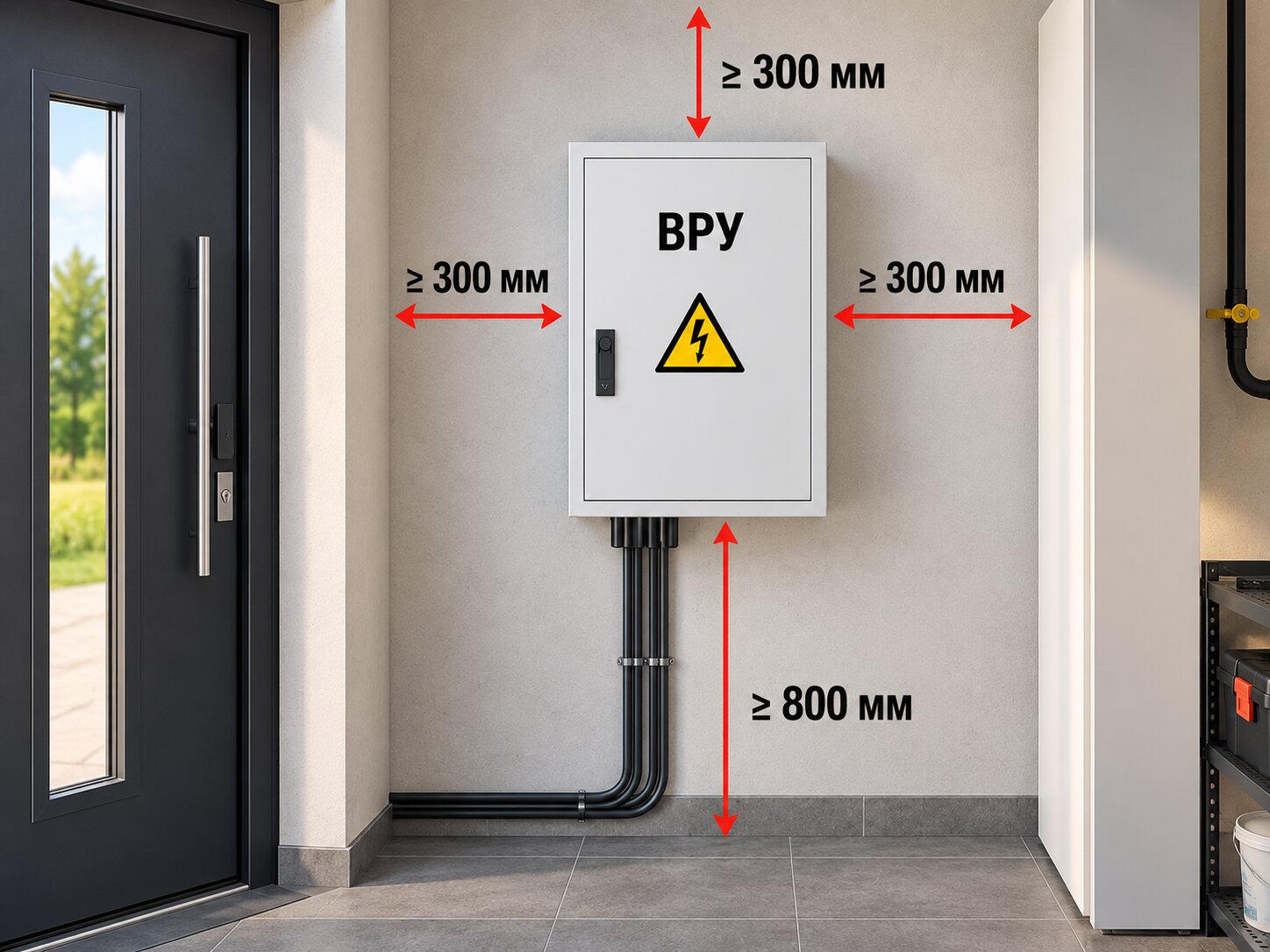

Вводной щит — ВРУ (вводно-распределительное устройство) — обычно устанавливают непосредственно при входе в дом либо в отдельном помещении, где сосредоточены инженерные коммуникации.

И вот здесь тоже важно заранее предусмотреть место для его установки. ВРУ нельзя просто поставить туда, где осталось свободное место. При его размещении необходимо учитывать расположение других инженерных коммуникаций и требования безопасности.

Особенно важно учитывать газ

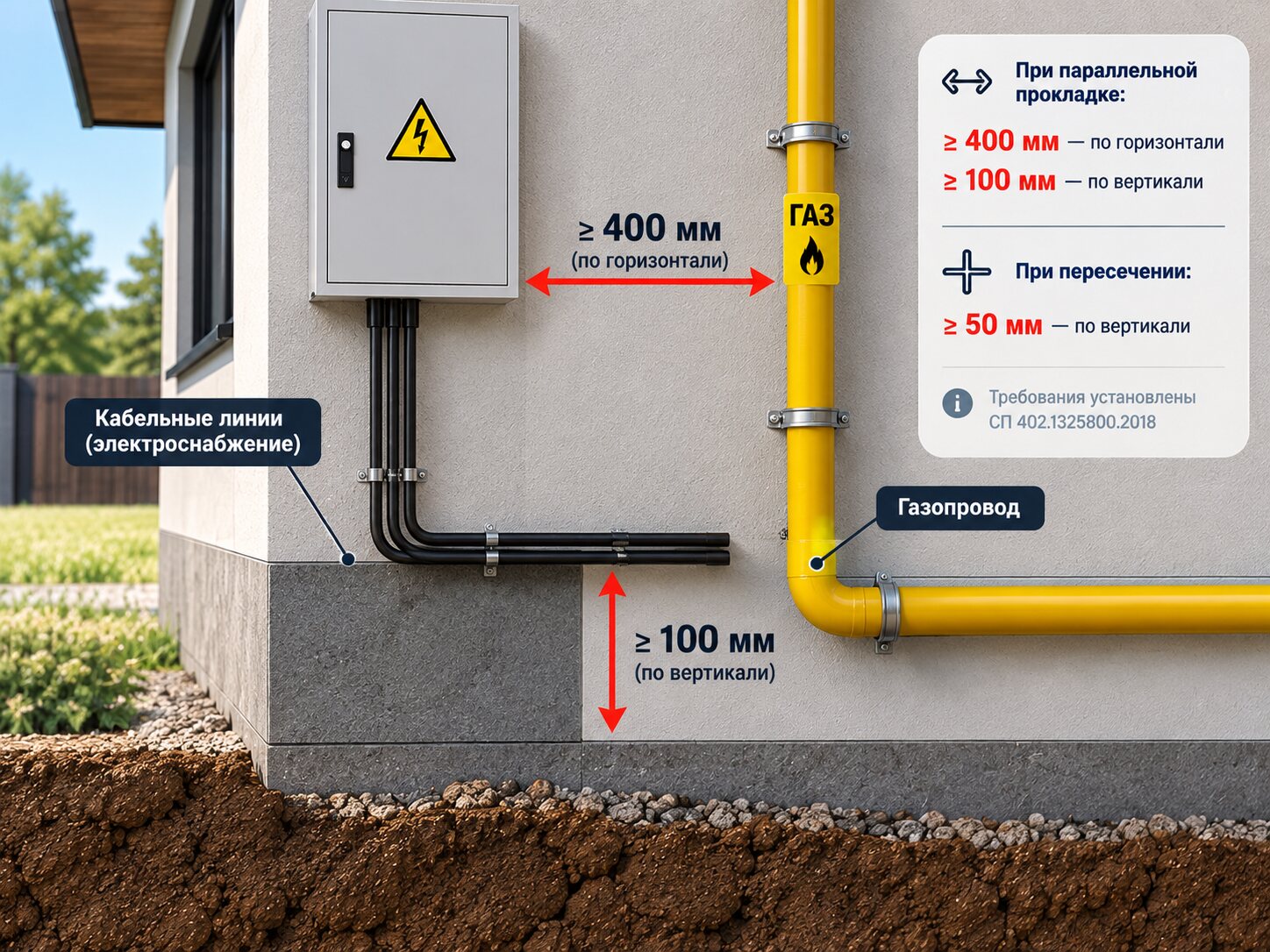

При размещении электрооборудования рядом с газопроводом необходимо соблюдать установленные расстояния.

При параллельной прокладке кабельных линий расстояние до газопровода должно составлять:

• не менее 400 мм по горизонтали;
• не менее 100 мм по вертикали.

При пересечении по вертикали — не менее 50 мм.

В предусмотренных нормами случаях расстояние может быть уменьшено при дополнительной защите кабеля трубой на участке пересечения и с продолжением такой защиты по обе стороны.

Поэтому место для ВРУ и ввод кабеля лучше определить до монтажа инженерных коммуникаций, а не пытаться вписать электрощит в оставшееся пространство после завершения строительства.

Не забывайте о розетках и выключателях

Есть требования и к стационарным элементам электроустановки. Расстояние от розеток и выключателей до газопроводов должно быть не менее 0,5 м.

Это ещё одна причина заранее продумать расположение электрооборудования и коммуникаций.

А если рядом проходят горячие трубы?

При прокладке кабеля рядом с горячими трубопроводами также необходимо учитывать воздействие повышенной температуры.

Кабель должен иметь соответствующее исполнение либо быть защищён от нагрева, чтобы температура окружающей среды не привела к ухудшению его характеристик и снижению надёжности электроснабжения.

Простое правило, которое стоит запомнить

Если вы строите дом и заранее закладываете гильзу для ввода электричества:

• Диаметр трубы — минимум 50 мм.
• Не делайте резкий поворот на 90°.
• Для поворота лучше использовать два плавных изгиба по 45°.
• Заранее определите место установки ВРУ.
• Учтите расположение газовых и других инженерных коммуникаций.
• Для розеток и выключателей рядом с газопроводом также предусмотрены минимальные расстояния.
• Не забывайте о защите кабеля от воздействия высокой температуры.

Одна труба стоит недорого. А вот исправление ошибки в уже залитом фундаменте или переделка готовых коммуникаций может обойтись в десятки тысяч рублей.
